Assalamualaikum Wr. Wb.
Kali ini saya akan berbagi tentang

Pengenalan Wireless Concept Dan Antena Concept

A. Pengertian

a. Wireless
Adalah setiap jenis jaringan komputer yang menggunakan koneksi data nirkabel untuk menghubungkan node jaringan . Wireless jaringan telekomunikasi pada umumnya dilaksanakan dan dikelola dengan menggunakan komunikasi radio . Implementasi ini berlangsung di tingkat fisik (layer) dari model OSI struktur jaringan.

b. Antena
Adalah transformator/struktur transmisi antara gelombang terbimbing (saluran transmisi) dengan gelombang ruang bebas atau sebaliknya. Antena adalah salah satu elemen penting yang harus ada pada sebuah teleskop radio, TV, radar, dan semua alat komunikasi nirkabel lainnya.

c. Wireless LAN

Adalah jaringan komputer nirkabel yang menghubungkan dua atau lebih perangkat menggunakan metode distribusi nirkabel (sering menyebar-spektrum atau OFDM radio) dalam wilayah terbatas seperti rumah, sekolah, laboratorium komputer, atau gedung perkantoran . Hal ini memberikan pengguna kemampuan untuk bergerak dalam area cakupan lokal dan masih belum terhubung ke jaringan. Sebuah WLAN juga dapat menyediakan koneksi ke lebih luas Internet. Sebuah jaringan selular adalah contoh dari WLAN.

B. Sejarah
Norman Abramson , seorang pria dari University of Hawaii , mengembangkan jaringan pertama di dunia nirkabel komputer komunikasi, ALOHAnet (operasional tahun 1971), dengan menggunakan penerbangan murah radio ham-seperti. Sistem ini termasuk tujuh komputer dikerahkan lebih dari empat pulau untuk berkomunikasi dengan komputer pusat di Pulau Oahu tanpa menggunakan saluran telepon.
WLAN (Wireless Local Area Network) hardware awalnya begitu mahal, bahwa itu hanya digunakan sebagai alternatif untuk kabel LAN di tempat-tempat di mana kabel itu sulit atau tidak mungkin. Pengembangan utama meliputi solusi spesifik industri and protokol proprietary, tetapi pada akhir 1990-an digantikan dengan standar, versi jenis utama dari IEEE 802.11 (dalam produk menggunakan Wi-Fi nama merek). Dimulai pada tahun 1991, alternatif Eropa dikenal sebagai HiperLAN / 1 dikejar oleh European Telecommunications Standards Institute (ETSI) dengan versi pertama yang disetujui pada tahun 1996. Hal ini diikuti oleh spesifikasi fungsional HiperLAN / 2 dengan ATM pengaruh Dicapai Februari 2000. Baik standar Eropa mencapai keberhasilan komersial 802.11, meskipun banyak pekerjaan pada HiperLAN / 2 telah bertahan dalam spesifikasi fisik ( PHY ) untuk IEEE 802.11a , yang hampir identik dengan PHY dari HiperLAN / 2.
Pada tahun 2009 802.11n telah ditambahkan ke 802.11. Ini beroperasi baik di 2,4 GHz dan 5 GHz band pada tingkat transfer data maksimum 600 Mbit / s. Sebagian besar router baru dapat memanfaatkan kedua band wireless, yang dikenal sebagai dualband. Hal ini memungkinkan komunikasi data untuk menghindari band 2,4 GHz ramai, yang juga berbagi dengan Bluetooth perangkat dan oven microwave. Band 5 GHz juga lebih lebar dari band 2,4 GHz, dengan saluran yang lebih, yang memungkinkan lebih banyak perangkat untuk berbagi ruang. Tidak semua saluran yang tersedia di semua wilayah (Beberapa saluran negara tertentu).
Sebuah HomeRF kelompok yang dibentuk pada tahun 1997 untuk mempromosikan teknologi yang ditujukan untuk digunakan di rumah, tetapi dibubarkan pada akhir tahun 2002.

C. Latar Belakang
Membaca dan memahami Wireless Concept dan Antena Concept.

D. Maksud Dan Tujuan
Maksud dan tujuanya yaitu agar paham tentang Wirelles Concept dan Antena Concept.

E. Ulasan Materi

a.Wirelless Concept

Wireless LAN – 802.11

- 802.11 - 2.4Ghz

802.11-b : Wireless Lan yang menggunakan Frequency 2.4Ghz berkecepatan transfer data 11Mbps
802.11-b/g : Wireless Lan yang menggunakan Frequency 2.4Ghz berkecepatan transfer data 54Mbps
802.11-b/g/n : Wireless Lan yang menggunakan Frequency 2.4Ghz berkecepatan transfer data 300Mbps

- 802.11 – 5Ghz

802.11-a/g : Wireless Lan yang menggunakan Frequency 5Ghz berkecepatan transfer data 54Mbps
802.11-a/g/n : Wireless Lan yang menggunakan Frequency 5Ghz berkecepatan transfer data 300Mbps

Kaidah dalam WirelessLAN

Kaidah Wireless :

Tx Power – Daya Pancar signal wireless
Rx Sensivity – Sesitifitas Menerima signal
Looses – hambatan karena Kabel & Konektor
EIRP – Daya pancar total beserta Antenna
Free Space Loss (FSL) – Hambatan udara

Kaidah Wireless Outdoor :

Line of Sight – Hambatan dan penghalang
Freznel Zone – Media rambat Frequency
Lengkung Bumi – Penghalang WLan jarak jauh

Signal Calculation Formula

Line of Sight (LOS)

Aplikasi Wireless LAN di luar ruangan harus memenuhi prinsip Line of Sight

Ketinggian alat harus disesuaikan untuk mencapai line of sight

Untuk jarak yang cukup jauh, perencanaan ketinggian antena/tower harus memperhitungkan lengkung bumi.

b.Antena Concept
- Antena Omnidirectional adalah antena yang memancar sama di semua arah

- Flat Panel Antenna adalah Sebuah antena panel, dalam bentuk yang paling sederhana, terdiri dari dipole ditempatkan di depan reflektor layar data

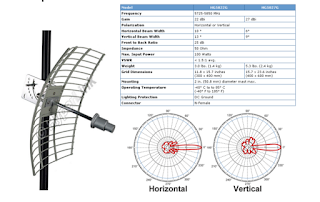

- Grid Antenna

- Solid Disc Antenna adalah antena yang biasanya digunakan untuk aplikasi point to point untuk jarak yang jauh. Mounting pada tower harus baik, faktor angin cukup berpengaruh. Dibutuhkan ketelitian pointing.

- Sectoral Antenna adalah jenis directional microwave antena dengan sektor -Berbentuk pola radiasi . Kata "Sektor" digunakan dalam arti geometris; beberapa bagian dari keliling lingkaran diukur dalam derajat busur.

- Sectoral Antenna (Array) adalah adalah seperangkat beberapa terhubung antena yang bekerja sama sebagai satu antena, untuk mengirimkan atau menerima gelombang radio

Point to Point

Menghubungkan 2 buah alat, biasanya menggunakan antenna directional dan jarak yang cukup jauh
Kedua alat cukup menggunakan lisensi level 4 : Bridge dan Station
Bisa menggunakan proprietary setting (nstream, Custom Frequency)

Point to Point (Dual Nstream)

Masing-masing titik menggunakan 2 buah antena dan 2 buah wireless card
Satu link untuk transmit dan satu link untuk receive.
Mikrotik proprietary setting

Point to Multipoint

1 buah AP Mikrotik sebagai base station untuk melayani CPE

WDS (Wireless Distribution System) adalah cara terbaik bagaimana untuk menghubungkan banyak titik akses dan memungkinkan pengguna untuk bergerak tanpa mendapatkan terputus dari jaringan.
